【概括】

過濾器是輸送介質的管道系統所不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。

我廠Y型過濾器，內部件全部采用不銹鋼，堅固耐用。該過濾器體積小，濾眼細，阻力小，效率高，安裝拆修方便，成本低，并排污時間【主要技術性能】

1、工作介質應為流動液體。

2、工作溫度-10~225°C

3、過濾網規格為：10目/寸，30目/寸，100目/寸。

4、過濾器局部阻力系數2.2，在介質額定流速下阻力為0.1~0.2水柱。

 【主要技術參數】

    本過濾器有殼體，排污蓋，濾芯，濾網，螺栓組成。網眼總面積是入口管道面積的3-4倍，壓蓋為0.05~0.15，壓力在設計上有不同的情況，請?jiān)O(shè)計注明。

【Y型過濾器原理】

     Y型水過濾器，用于管道清除輸送介質：熱水，冷水，蒸汽，壓縮空氣各種機械雜質，特別是鍋爐循環水泵前需安裝此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，工作壓力：16~40kgf/cm²，在額定流速下壓損為0.5~0.1米水柱。

      Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。

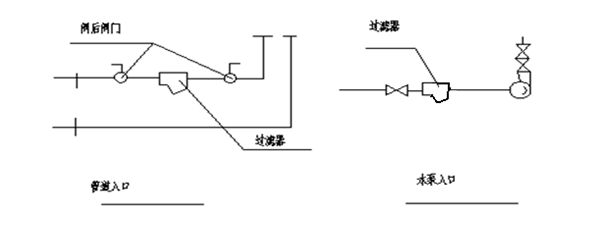

 【安裝示例】

【外型及結構和用戶選擇規格】
