蝶形彈簧式安全閥(A42Y-A62Y)
A42Y彈簧全啟封閉式安全閥 適用于工作溫度≤300℃空氣、石油氣、液體等介質(zhì)的設(shè)備和管路上。A42Y-P型及A42Y-R型適用于工作溫度≤200℃有腐蝕性的介質(zhì)的設(shè)備和管路上，作為超壓保護裝置。
連接法蘭標準按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。
 主要零部件材料 Materials for main parts
|
||||
| 零件名稱 Name of part | 閥體 Body | 閥蓋 Bonnet | 閥桿 Stem | 蝶形彈簧 Butterfly soring |
| A62Y-P54100 | ZG15Cr1Mo1V | ZG25 | 38CrMoA1A | 60Si2MnA |
| A62Y-P31112V | ZG25 I | |||
| A62Y-P55140V，A62Y-P55170V，A42Y-P5526V | ZG15Cr1Mo1V | 20Cr1Mo1V1 | ||
| A42Y-P4545，A42Y-P3326.5 | ZG25 I | |||

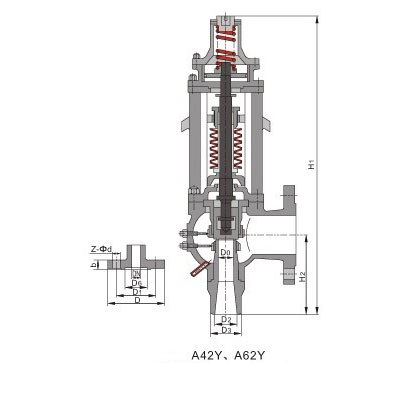

| 外形尺寸和連接尺寸 Dimensions(mm) | |||||||||||
| Type | Diameter DN(mm) |
Dimensions(mm) | |||||||||
| Do | D | D1 | D2 | D3 | D6 | b | Z- d | H1 | H2 | ||
| A62Y-P54100V | 70/80 | 70 | - | - | 88 | 150 | - | - | - | 1,575 | 347 |
| A62Y-P31112 | 70/80 | 70 | - | - | 88 | 150 | - | - | - | 1,575 | 347 |
| A62Y-P55140V | 70/80 | 70 | - | - | 89 | 170 | - | - | - | 1,644 | 375 |
| A42Y-P55170V | 75/100 | 75 | - | - | 100 | 190 | - | - | - | 1,705 | 380 |
| A42Y-P5526V | 110/150 | 110 | 350 | 290 | - | - | 204 | 46 | 12-34 | 2,067 | 480 |
| A42Y-P4545 | 110/150 | 110 | 350 | 290 | - | - | 204 | 46 | 12-34 | 2,070 | 480 |
| A42Y-P3326.5 | 110/150 | 110 | 350 | 290 | - | - | 204 | 46 | 12-34 | 2,067 | 480 |
