FY46T組合式減壓閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度≤80℃的水及非腐蝕性液體（汽油、煤油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口壓力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定范圍內。
主要技術參數
| 型號 | 公稱通徑 (mm) | 公稱壓力 PN(MPa) | 強度試驗壓力 (MPa) | 最大進口壓力 (MPa) | 出口壓力分段范圍 (MPa) | ||
| FY46T-16C | 65-250 | 1.6 | 2.4 | 1.6 | 0.08-0.2 | 0.2-0.5 | 0.5～1.2 |
| 300～400 | 0.08～0.2 | 0.2～0.5 | 0.5～1.0 | ||||
| FY46T-25 | 65-250 | 2.5 | 3.75 | 2.5 | 0.2-0.5 | 0.5～1.2 | |
| 300～400 | 0.2～0.5 | 0.5～1.0 | |||||
主要零件材料
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、碳鋼、球鐵 |
|
閥桿、活塞、閥瓣 |
不銹鋼 |
|
閥座 |
銅 |
|
過濾器、球閥、針閥、控制導閥 |
銅 |
|
彈簧 |
硅錳鋼 |
|
密封墊 |
丁腈橡膠 |

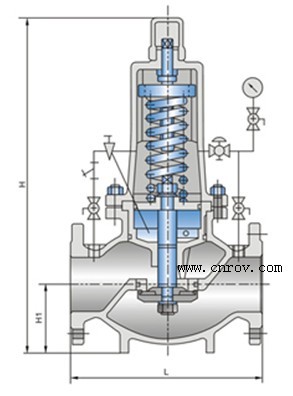

主要外形尺寸
| 公稱通徑 (mm) | 尺寸 (mm) | ||
| L | H1 | H | |
| 50 | 250 | 95 | 540 |
| 65 | 290 | 100 | 560 |
| 80 | 310 | 105 | 580 |
| 100 | 350 | 125 | 650 |
| 125 | 400 | 140 | 685 |
| 150 | 480 | 160 | 915 |
| 200 | 600 | 190 | 1015 |
| 250 | 730 | 220 | 1220 |
| 300 | 850 | 250 | 1250 |
| 400 | 1100 | 320 | 1275 |
