產品說明

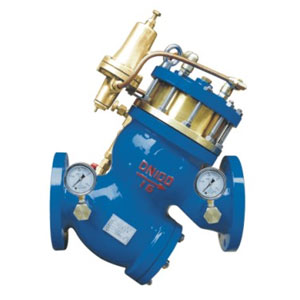

YQ98001過濾活塞式減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。

m.zonghengfz.com

一.    YQ98001過濾活塞式可調減壓閥概述:
上游壓力P1通過球閥和控制管進入活塞控制室上部;活塞控制室上部通過減壓導閥和控制管與下游連通;活塞控制室下部與出口相通.通過調節減壓導閥的調節螺桿即可設定下游壓力P2,當上游壓力P1及流量變化時,通過減壓導閥控制敏感元件活塞的升降,從而控制主閥的開度,確保設定的下游壓力P2恒定不變.
本閥廣泛用于給排水.消防.石化.電廠等行業的管道中,可將高的上游壓力減壓至符合要求的下游壓力.

二、YQ98001過濾活塞式可調減壓閥特點:
1.本閥調整操作靈活方便,調整范圍大,可靠.
2.減壓效果極佳,無論上游壓力及流量如何變化,設定的下游壓力均恒定不變.
3.活塞密封圈采用雙Y型自密封橡膠,使用壽命長;活塞傳動,平穩可靠,可任何角度安裝.
4.既可減動壓,又可以減靜壓.
5.Y型號寬體閥腔,流阻小.抗汽蝕性強,無噪音.
6.自帶過濾裝置及防震壓力表,使裝尺過縮短約40%,減少占用空間,節省投資成本.
7.內外表面均噴涂環保涂層,確保產品的防腐蝕及安全性.如使用在海水中訂貨時需注明.
三.YQ98001過濾活塞式可調減壓閥主要技術參數：

 四、過濾活塞式減壓閥主要閥門零件材質如下表：

 五、水力控制閥系列:YQ98001型過濾活塞式可調減壓閥結構原理：

YQ98001過濾活塞式可調減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，安全可靠地將出口壓力維持在設定值上。YQ98001過濾活塞式可調減壓閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。YQ98001過濾活塞式可調減壓閥可用于生活給水、消防系統及工業給水系統。
