一、概述
m.zonghengfz.com

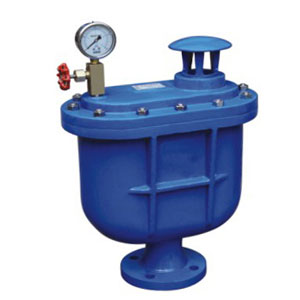

CARX復合式排氣閥本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及不泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。其工作原理是：當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭龋y內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：0-80℃
主要零件如下：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
灰鑄鐵、球墨鑄鐵、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼
|
|
閥桿
|
鋁青銅、鉻不銹鋼
|
|
浮球
|
不銹鋼
|
二、主要零件材質
|
零件名稱
|
閥體、閥蓋
|
浮球
|
杠桿架
|
杠桿
|
塞頭
|
|
材料
|
球墨鑄鐵、鑄鐵
|
不銹鋼
|
不銹鋼
|
鋁青銅
|
鋁青銅
|
三、主要外型尺寸
|
DN（mm）
|
25
|
32
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L
|
280
|
280
|
360
|
360
|
400
|
465
|
537
|
537
|
|
L1
|
176
|
176
|
208
|
208
|
244
|
275
|
332
|
332
|
|
H
|
330
|
330
|
475
|
475
|
552
|
623
|
686
|
686
|
