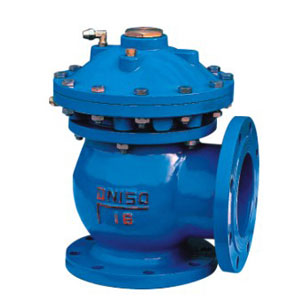

一、液動快開排泥閥概述：

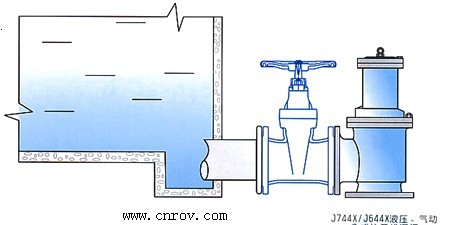

液動快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。液動快開排泥閥主要用途是安裝在各類沉淀池的底部壁外，液動快開排泥閥用以排除池底的泥沙及污物。
液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能 好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與 閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時 啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
二、液動快開排泥閥主要技術參數：
| 型號 |
工程壓力 PN(Mpa) |
殼體試驗壓力 PN（Mpa) |
隔膜傳動介質 |
隔膜傳動工作壓 PN(Mpa) |
介質溫度 |
|
JM744X-10 JM644X-10 |
1.0 | 1.5 | 清水、氣 | 0.15-1.0 | 0-80℃ |
三、液動快開排泥閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)：
|
公稱通徑DN
|
L
|
L1
|
H
|
|
100
|
160
|
120
|
370
|
|
150
|
190
|
150
|
440
|
|
200
|
225
|
190
|
530
|
|
250
|
260
|
220
|
615
|
|
300
|
280
|
260
|
785
|
|
350
|
315
|
300
|
880
|
|
400
|
340
|
340
|
970
|
