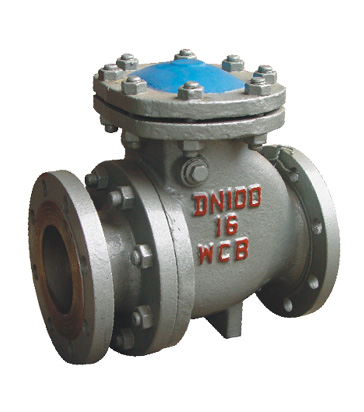

PH44H耐磨排渣止回閥


瀏覽次數 4174
添加日期 2012-12-22

產品說明

　　
　　啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
　　止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
　　耐磨排渣止回閥主要適用于不超過6.4MPa、工作溫度≤100℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。

型號：

PH44Y-16C/25C/40C/64C

口徑：

DN50-DN350

壓力：

1.6MPA-6.4MPA

材質：

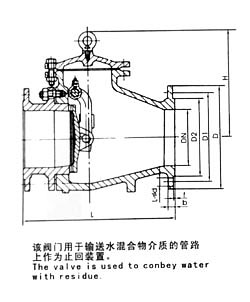

主要尺寸及重量：

型號	公稱通徑 DN(mm)	主要尺寸								重量 (Kg)
型號	公稱通徑 DN(mm)	L	D	D1	D2	Z-φd	b	f	H	重量 (Kg)
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705
PH44H-16C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20		270	63
	150	356	285	240	212	8-φ22	24		290	130
	200	495	340	295	268	12-φ22	24		345	210
	250	622	405	355	320	12-φ26	26		412	260
	300	698	460	410	370	12-φ26	28	4	468	330
	350	787	520	470	429	16-φ26	30		524	415
	400	900	580	525	480	16-φ30	32		600	532
	450	918	640	585	548	20-φ30	34		670	625
	500	978	715	650	609	20-φ30	36		750	720
PH44H-25	80	318	200	160	132	8-φ18	24	3	260	48
	100	356	235	190	156	8-φ22	24		270	65
	150	444	300	250	212	8-φ26	28		290	140
	200	535	360	310	278	8-φ26	30	4	345	230
	250	622	425	370	335	8-φ26	32		412	280
	300	711	485	430	390	8-φ30	34		648	350
	350	838	555	490	450	8-φ33	38		524	440
	400	864	620	550	505	8-φ36	40		600	550
	450	978	670	600	555	8-φ36	42		670	650
	500	1016	730	660	615	8-φ36	44		750	745
